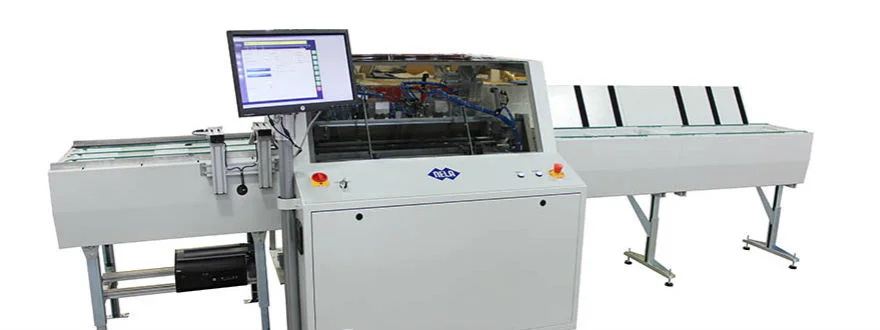

VCPevolution
Registerstanz- und Abkantsystem mit Vision Control Positioning. Hochauflösende Digitalkameras erfassen die einbelichteten Passmarken, die Platte wird registergenau positioniert, gestanzt und abgekantet.
Druckereien, die mit NELA arbeiten
Das bietet die VCPevolution
Mehr als 3.000 Installationen weltweit. Damit ist die VCPevolution das meistverkaufte Registerstanz- und Abkantsystem mit optischer Plattenausrichtung.
-
Registergenau über das Bild
Die Ausrichtung erfolgt über die einbelichteten Passmarken, nicht über die Plattenkante.
-
Bis zu 400 Platten je Stunde
Je nach Modellvariante, Maschinentyp und Ausstattung.
-
Inline an jede CtP-Anlage
Das Inline-Modell lässt sich flexibel in jede Automatisierungslösung einbinden.
-
Einfach- und doppelbreite Platten
Registerstanzung und Abkantung nach Ihren Vorgaben, auch mehrformatig.
So entsteht die registergenaue Platte
Vision Control Positioning
In der NELA VCPevolution erfassen hochauflösende Digitalkameras einbelichtete Registermarken, die im nicht druckenden Bereich der Platte mitbelichtet werden. Mittels modernster Bildverarbeitung und einer präzisen Mechanik werden die Druckplatten in eine mit dem Satzspiegel korrespondierende, registergenaue Position gebracht.
Danach werden die Druckplatten in einer Aufspannung gestanzt und abgekantet. Die fertig bearbeiteten Druckplatten werden schonend weitertransportiert und in einer konfigurierbaren Stapelstation abgelegt.
Das Drei-Punkt-Anlagesystem ermöglicht das Vorpositionieren der Druckplatten und dient als Backup für die Video-Ausrichtung.
Vor jedem Stanzvorgang werden die Stanzwerkzeuge gereinigt und feinstgeölt. Das ergibt eine lange Lebensdauer sowie eine gratfreie und genaue Registerstanzung.
So fügt sich die VCPevolution in Ihre Plattenproduktion ein:
Die VCPevolution sitzt inline zwischen Belichtung und Plattenlogistik.
-
Belichtung
Die Registermarken werden im nicht druckenden Bereich der Platte mitbelichtet.
-
VCPevolution
Kameragestützte Ausrichtung, Registerstanzung und Abkantung nach kundenspezifischen Vorgaben.
-

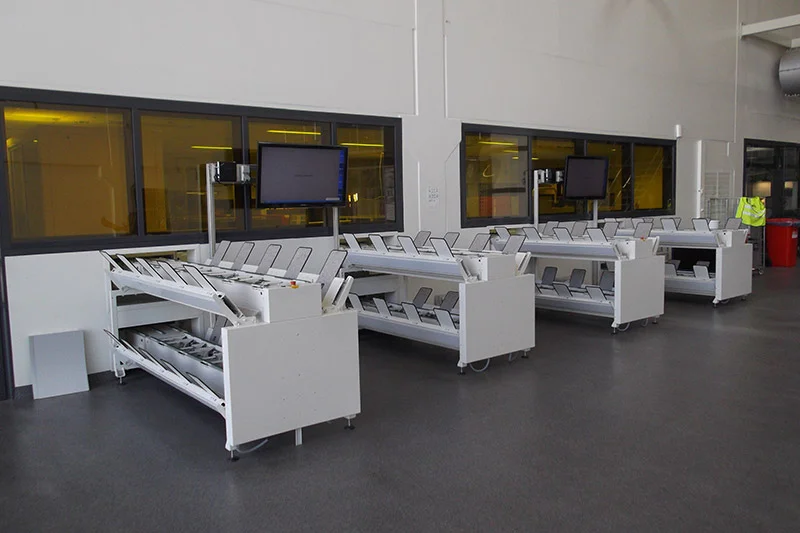

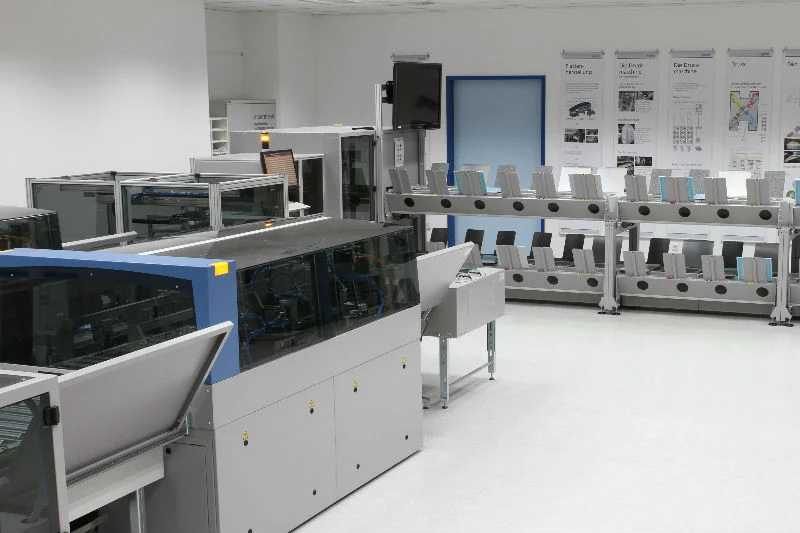

Stapelstation
Die bearbeiteten Platten werden schonend weitertransportiert und in einer konfigurierbaren Stapelstation abgelegt.
-
Plattenlogistik

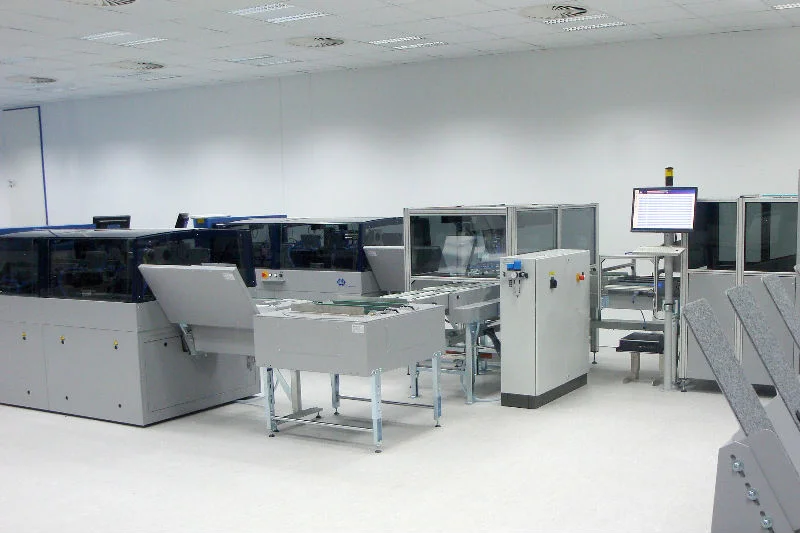

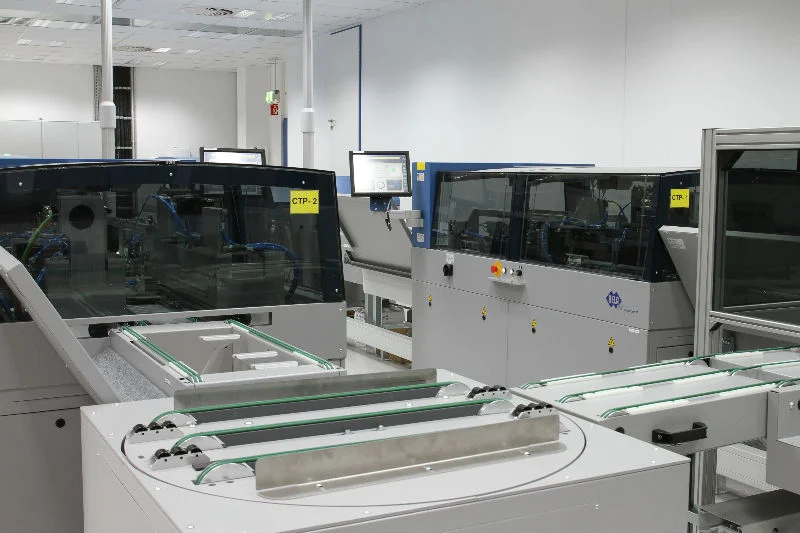

In Kombination mit NELA Plattensortern und Plattentransportanlagen gelangen die Platten bis an die Rotation.
Modellvarianten
Die VCPevolution ist in verschiedenen Modellvarianten erhältlich. Welche passt, hängt von Plattenformaten, Abkantvorgaben und Durchsatz ab.
VCPevolution HS
Die Hochgeschwindigkeitsvariante arbeitet Registerstanzung und Abkantung in zwei Arbeitsschritten ab und verarbeitet bis zu 400 Platten je Stunde, abhängig von Maschinentyp und Ausstattung. Optional mit Schneidefunktion, falls vom Druckmaschinenhersteller gefordert.
VCPevolution M
Die Multiformat-Maschine. Die ideale Lösung, wenn mehrere Plattenformate mit unterschiedlichen Abkantlängen und -winkeln verarbeitet werden sollen. Die Abkant-Konfiguration ist schrittmotorengesteuert, Abkantlänge und Abkantwinkel lassen sich über Software anpassen, auch remote.
VCPevolution flexx
Als Ergänzung zur VCPevolution M. Unterschiedliche Biegeradien sind möglich, mit vollautomatischem zweifach-Radienwechsler, je nach Konfiguration an einer oder an beiden Plattenkanten.
VCPevolution T
Mit integrierter Plattenschere für unterschiedliche Anwendungen.
Technische Daten im Vergleich
| VCPevolution | VCPevolution HS | |
|---|---|---|
| Geschwindigkeit | bis zu 300 einfachbreite Platten/h | bis zu 400 Platten/h |
| Bearbeitung | Registerstanzung und Abkantung in einem Arbeitsgang | Registerstanzung und Abkantung in zwei Arbeitsschritten |
| Plattenbreiten | einfach- und doppelbreite Offsetdruckplatten | einfach- und doppelbreite Offsetdruckplatten |
| Optische Ausrichtung | Vision Control Positioning über hochauflösende Digitalkameras | Vision Control Positioning über hochauflösende Digitalkameras |
| Vorpositionierung | Drei-Punkt-Anlagesystem, zugleich Backup für die Video-Ausrichtung | Drei-Punkt-Anlagesystem, zugleich Backup für die Video-Ausrichtung |
| Werkzeugpflege | Reinigung und Feinst-Ölung vor jedem Stanzvorgang | Reinigung und Feinst-Ölung vor jedem Stanzvorgang |
| Plattenschere | in der Modellvariante VCPevolution T | Kombination mit eingebauter Plattenschere möglich |
| Bedienoberfläche | NELA VCPnet | NELA VCPnet |
| Ablaufsteuerung | PC-basiert, Siemens S7-kompatible SPS-Steuerung | PC-basierte Ablaufsteuerung |
Welche Modellvariante passt zu Ihrer Druckvorstufe?
Mit Plattenformaten, Abkantvorgaben und gewünschtem Durchsatz schlagen wir Ihnen eine Konfiguration vor.
Optionen und Ausbaustufen
Das Automatisierungskonzept lässt sich schrittweise erweitern. Viele Zusatzoptionen ermöglichen eine mannlose Produktion mit Ablage der druckfertigen Offsetplatten direkt bei der Rotation.
Steuerung, Vernetzung und Service
Die Bedienung läuft über NELA VCPnet. Die Ablaufsteuerung ist PC-basiert, die SPS-Steuerung Siemens S7-kompatibel, die pneumatischen Komponenten stammen von FESTO.
Über Ereigniskanäle ist die Maschine netzwerkfähig. Eine offene Integrationsplattform nimmt neue Applikationen auf. Ein prioritätsgesteuertes Alarmsystem unterscheidet zwischen Fehler, Warnung und Information.
Im Servicefall
Einfach zu öffnende Klapphauben machen alle Bereiche der Maschine zugänglich. Über die NELA VPNbox lässt sich der internetbasierte Remote-Service für alle NELA Komponenten nutzen.
Aus der Praxis
Downloads
Die Software hinter der Plattenlogistik
Sortierung, Vollständigkeitskontrolle, Qualitätsmessung und die Anbindung an Workflow, MIS und Leitstand entwickelt NELA im eigenen Haus. Dadurch lassen sich Sortierkriterien, Ausbaustufen und Schnittstellen an Ihre Produktion anpassen, statt Ihre Produktion an die Software.
Alle Systeme für die Druckvorstufe im Überblick
Registerstanz- und Abkantsysteme, Plattenspeicher, Sortierstapler, Fördertechnik und Plattenaufzüge. NELA plant, konstruiert, programmiert und montiert im eigenen Haus und begleitet die Anlage über ihren gesamten Lebenszyklus.
