RAO
Vollautomatisches Registerstanz- und Abkantsystem mit Plattenpositionierung über ein überwachtes Drei-Punkt-Anlagesystem. Die RAO verarbeitet Bogen- und Rollenformate in einer Maschine, auch sehr große Plattenformate.
Druckereien, die mit NELA arbeiten
Das bietet die RAO
Registerstanzung und Abkantung in einem Arbeitsgang, inline an jede CtP-Anlage.
-
Bogen- und Rollenformate
Die RAO ist auf die gemischte Verarbeitung von Bogen- und Rollenformaten in einer Maschine ausgelegt.
-
Große Plattenformate
Auch sehr große Formate lassen sich verarbeiten, bis 96 Seiten.
-
Stanzen und Abkanten in einem Arbeitsgang
Nach der Positionierung über die Drei-Punkt-Anlage wird die Platte registergestanzt und abgekantet.
-
Inline an jede CtP-Anlage

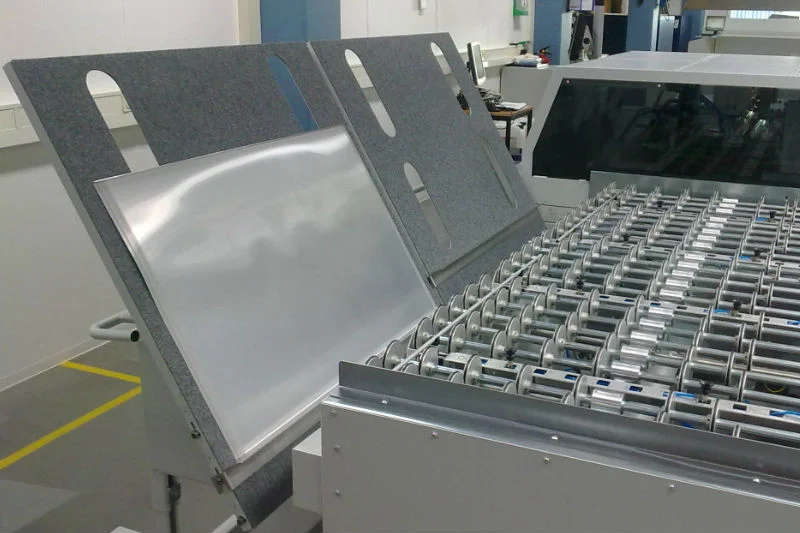

Mit NELA Fördertechnik und Plattensortern entsteht eine vollautomatische Plattenverarbeitungslinie.
Positionierung über das Drei-Punkt-Anlagesystem
Mechanisch ausgerichtet, registergenau gestanzt

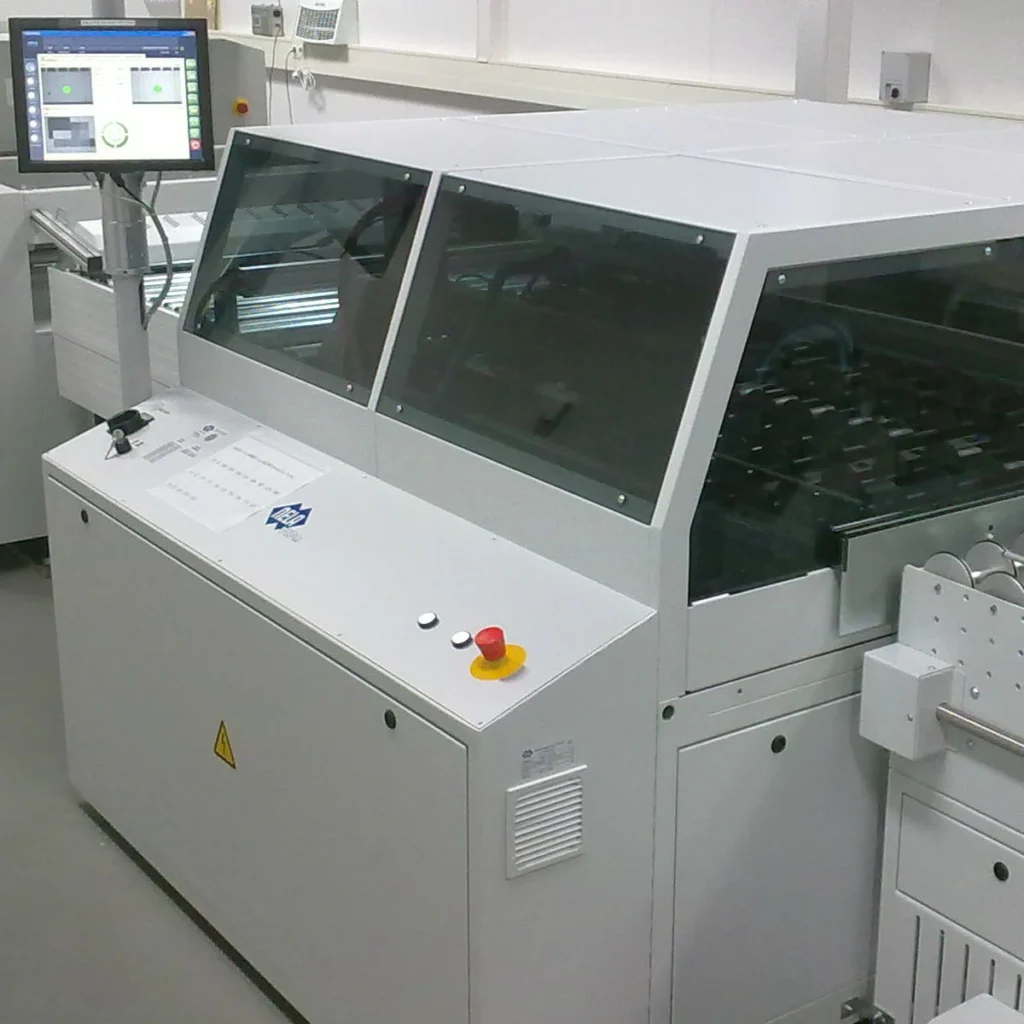

Die RAO positioniert jede Druckplatte über ein überwachtes Drei-Punkt-Anlagesystem. Die Positionierung ist schrittmotorengesteuert und arbeitet über drei Achsen.
Anschließend wird die Platte in einem Arbeitsgang registergestanzt und abgekantet.
Vor jedem Stanzvorgang werden die Stanzwerkzeuge gereinigt und feinstgeölt. Das ergibt eine lange Lebensdauer sowie eine gratfreie und genaue Registerstanzung.
Die RAO lässt sich inline mit allen CtP-Anlagen sowie mit NELA-Plattensortierern zu einer vollautomatischen Plattenverarbeitungslinie verbinden.
So fügt sich die RAO in Ihre Plattenproduktion ein
Die RAO sitzt inline zwischen Belichtung und Plattenlogistik.
-
CtP-Anlage
Die belichtete Platte läuft aus dem Belichter direkt in die RAO.
-
RAO
Positionierung über das Drei-Punkt-Anlagesystem, danach Registerstanzung und Abkantung in einem Arbeitsgang.
-
Fördertechnik und Sortierung
NELA Förderstrecken und Plattensorter nehmen die bearbeiteten Platten auf und legen sie nach Ihren Kriterien ab.
-
Druckmaschine

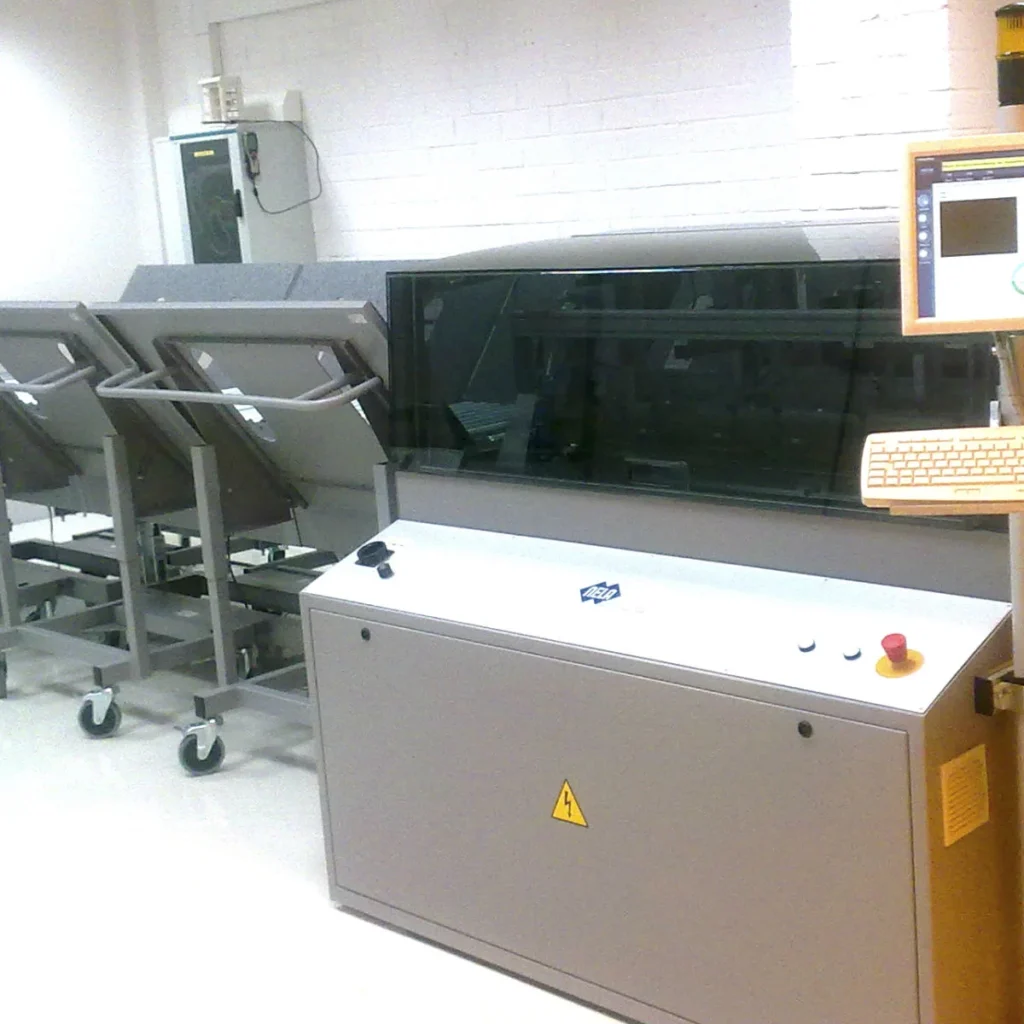

Im Plattenwagen gelangen die Plattensätze an die Druckmaschine.
Modellvarianten
Die RAO ist in mehreren Modellvarianten erhältlich. Die Techniken lassen sich kombinieren, sodass die Maschine zu Ihren Formaten und Abkantvorgaben passt.
RAO T
Mit integrierter Plattenschere.
RAO M
Mehrere Abkantlayouts lassen sich definieren, ebenso unterschiedliche Abkantwinkel.
RAO flexx
Für unterschiedliche Druckplattenformate mit variierenden Abkant- und Stanzkonfigurationen. Unterschiedliche Biegeradien sind möglich, mit vollautomatischem zweifach-Radienwechsler, je nach Konfiguration an einer oder an beiden Plattenkanten. Kombinierbar mit M-Technik oder Plattenschere.
H-RAO
Die halbautomatische Variante mit NELA Registerstanz- und Abkanttechnologie und Plattenpositionierung über Drei-Punkt-Anlage. Geeignet als Backup-Lösung oder wenn die Platzverhältnisse eine Integration mit der CtP-Anlage nicht erlauben.
Technische Daten
| RAO | |
|---|---|
| Bearbeitung | Registerstanzung und Abkantung in einem Arbeitsgang |
| Positionierung | überwachtes Drei-Punkt-Anlagesystem, schrittmotorengesteuerte 3-Achsen-Positionierung |
| Plattenformate | Bogen- und Rollenformate im Mischbetrieb, Großformate bis 96 Seiten |
| Werkzeugpflege | Reinigung und Feinst-Ölung vor jedem Stanzvorgang |
| Steuerung | Siemens S7-kompatibel |
| Pneumatik | Komponenten von FESTO |
| Ablaufsteuerung | PC-basiert |
| Vernetzung | Netzwerkfähigkeit über Ereigniskanäle, offene Integrationsplattform |
| Alarmsystem | prioritätsgesteuert: Fehler, Warnung, Information |
| Anbindung | inline an alle CtP-Anlagen und an NELA Plattensorter |
Welche Formate und Abkantvorgaben haben Ihre Druckmaschinen?
Mit Plattenformaten, Abkantvorgaben und Belichteranbindung schlagen wir Ihnen eine Modellvariante vor.
Für welche Druckbetriebe sich die RAO eignet
Optionen und Ausbaustufen
Steuerung und Vernetzung
Die Steuerung ist Siemens S7-kompatibel, die pneumatischen Komponenten stammen von FESTO. Die Ablaufsteuerung ist PC-basiert.
Über Ereigniskanäle ist die Maschine netzwerkfähig. Eine offene Integrationsplattform nimmt neue Applikationen auf. Ein prioritätsgesteuertes Alarmsystem unterscheidet zwischen Fehler, Warnung und Information.
Im Servicefall
Die Betreuung läuft über den NELA-Service für die grafischen Systeme, von der Aufstellungsplanung bis zur Wartung der gesamten Linie.
