Ecobender V
Vollautomatisches Registerstanz- und Abkantsystem mit Vision Control Positioning für kleine und mittlere Zeitungsdruckereien. Bis zu 200 Platten pro Stunde, inline an jede CtP-Anlage.
Druckereien, die mit NELA arbeiten
Das bietet der Ecobender V
Der Einstieg in die automatisierte Plattenproduktion für kleine und mittlere Zeitungshäuser.
-
Bis zu 200 Platten pro Stunde
Ausgelegt auf das Plattenvolumen kleiner und mittlerer Zeitungsdruckereien.
-
Vision Control Positioning
Kameras erfassen die einbelichteten Registermarken, die Platte wird registergenau positioniert.
-
Inline an jede CtP-Anlage
Der Ecobender V lässt sich an jede CtP-Anlage anschließen.
-
Einfache Wartung
Standardteile namhafter Zulieferer halten die Wartung einfach.
So entsteht die registergenaue Platte.
Vision Control Positioning
Im Ecobender V erfassen CCD-Kameras die einbelichteten Registermarken auf den Druckplatten, die aus dem Plattenprozessor kommen. Über Bildverarbeitung und eine Positioniereinrichtung werden die Platten in eine mit dem Satzspiegel korrespondierende, registergenaue Position gebracht.
Eine Registerkorrektur lässt sich über die Tastatur eingeben. Danach werden die Druckplatten in einer Aufspannung gestanzt und abgekantet und schonend in einer Stapelstation abgelegt.
Luftkissen auf der Arbeitsplatte erleichtern das Handling der Druckplatte. Vakuum auf dem Auflagetisch hält sie vor dem Abkanten sicher in Position.
So fügt sich der Ecobender V in Ihre Plattenproduktion ein
Der Ecobender V sitzt inline zwischen Belichtung und Plattenlogistik.
-
Belichtung
Die Registermarken werden im nicht druckenden Bereich der Platte mitbelichtet.
-
Ecobender V
Kameragestützte Ausrichtung, Registerstanzung und Abkantung in einem Arbeitsgang.
-
Stapelstation

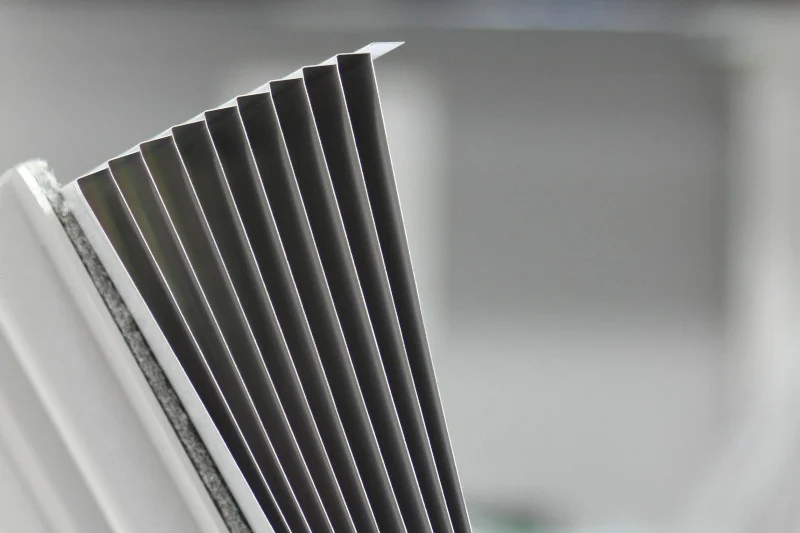

Die bearbeiteten Platten werden schonend in der Stapelstation abgelegt.
-
Plattenlogistik
Optional übernimmt die automatische Plattensortierung die Ablage nach Ihren Kriterien.
Technische Daten
| Ecobender V | |
|---|---|
| Geschwindigkeit | bis zu 200 Platten/h |
| Bearbeitung | videoüberwachte Registerstanzung und Abkantung in einem Arbeitsgang |
| Plattenbreiten | einfach- und doppeltbreite Offsetdruckplatten |
| Ausrichtung | Vision Control Positioning über CCD-Kameras |
| Registerkorrektur | Eingabe über Tastatur |
| Abkantkonfiguration | nach Plattenschemazeichnung des Druckmaschinenherstellers |
| Einlaufhöhe | entsprechend der Konfiguration der Entwicklungsmaschine |
| Transporteinheiten | kundenspezifisch konfiguriert |
| Bedienoberfläche | NELA EcoNet Software, ergonomisches und mehrsprachiges Bedienerterminal |
| Steuerung | elektronisch |
| Druckluft | 7 bis 10 bar |
| Elektroanschluss | 208 bis 240 V, 50 bis 60 Hz, 1 kW |
| Abmessungen | ca. 1555 x 1260 x 900 mm (L x B x H), Höhe +/- 100 mm |
| Gewicht | ca. 850 kg, abhängig von der technischen Ausführung |
Wie viele Platten laufen bei Ihnen pro Nacht?
Mit Plattenvolumen, Formaten und Belichteranbindung klären wir, ob der Ecobender V oder die VCPevolution zu Ihrer Druckerei passt.
Für welche Druckbetriebe sich der Ecobender V eignet
Optionen und Ausbaustufen
Bedienung und Wartung
Die Bedienung läuft über die NELA EcoNet-Software mit einer einfach zu erlernenden Oberfläche und einem ergonomischen, mehrsprachigen Bedienerterminal.
Bewährte Pneumatik und Elektronik sowie Standardteile namhafter Zulieferer halten den Wartungsaufwand gering.
Im Servicefall
Die Betreuung reicht von der Beratung über kundenspezifische Aufstellungs- und Raumpläne als CAD-Zeichnung bis zur Wartung.
Fragen zum Ecobender?
Unser Vertrieb Grafische Systeme berät Sie gern.
-
Hans-Joachim Bellers
Leiter Sales Development
-
Downloads
Wie viele Platten und welche Formate?
Schicken Sie uns Plattenvolumen, Plattenschemazeichnung und Angaben zu Ihrer CtP-Anlage. Wir legen die Konfiguration des Ecobender V darauf aus.
