SF-Bender
Abkantgerät für Bogendrucker. Die Platten werden über ein überwachtes Anlagesystem positioniert, das mit der Anlage im CtP-Belichter korrespondiert.
Druckereien, die mit NELA arbeiten
Das bietet der SF-Bender
Der SF-Bender lässt sich mit jeder CtP-Anlage zu einer vollautomatischen Druckplattenverarbeitungslinie kombinieren.
-
Anlage wie im Belichter
Das überwachte Anlagesystem korrespondiert mit der Anlage im CtP-Belichter.
-
Abkantung nach Herstellervorgabe
Der SF-Bender bringt die vom Druckmaschinenhersteller vorgeschriebene Abkantung ein.
-
120 Platten pro Stunde
Durchsatz der Standardausführung.
-
Kratzfreie Ablage
Manuelles Handling der gebogenen Platten entfällt, damit auch das Verkratzen.
Positionierung über das Anlagesystem
Die Anlage im Belichter ist die Referenz
Der SF-Bender positioniert die Druckplatten über ein überwachtes Anlagesystem. Die Ausrichtung erfolgt über überwachte Positionsstifte, deren Positionen mit dem CtP-Belichter korrespondieren. Die Platte liegt im Abkantgerät damit genauso an wie zuvor bei der Belichtung.
Anschließend bringt der SF-Bender die vom Druckmaschinenhersteller vorgeschriebene Abkantung ein. Mehrere Plattenformate lassen sich bei gleichem Biegewinkel verarbeiten, optional sind zwei verschiedene Biegekonfigurationen integrierbar.

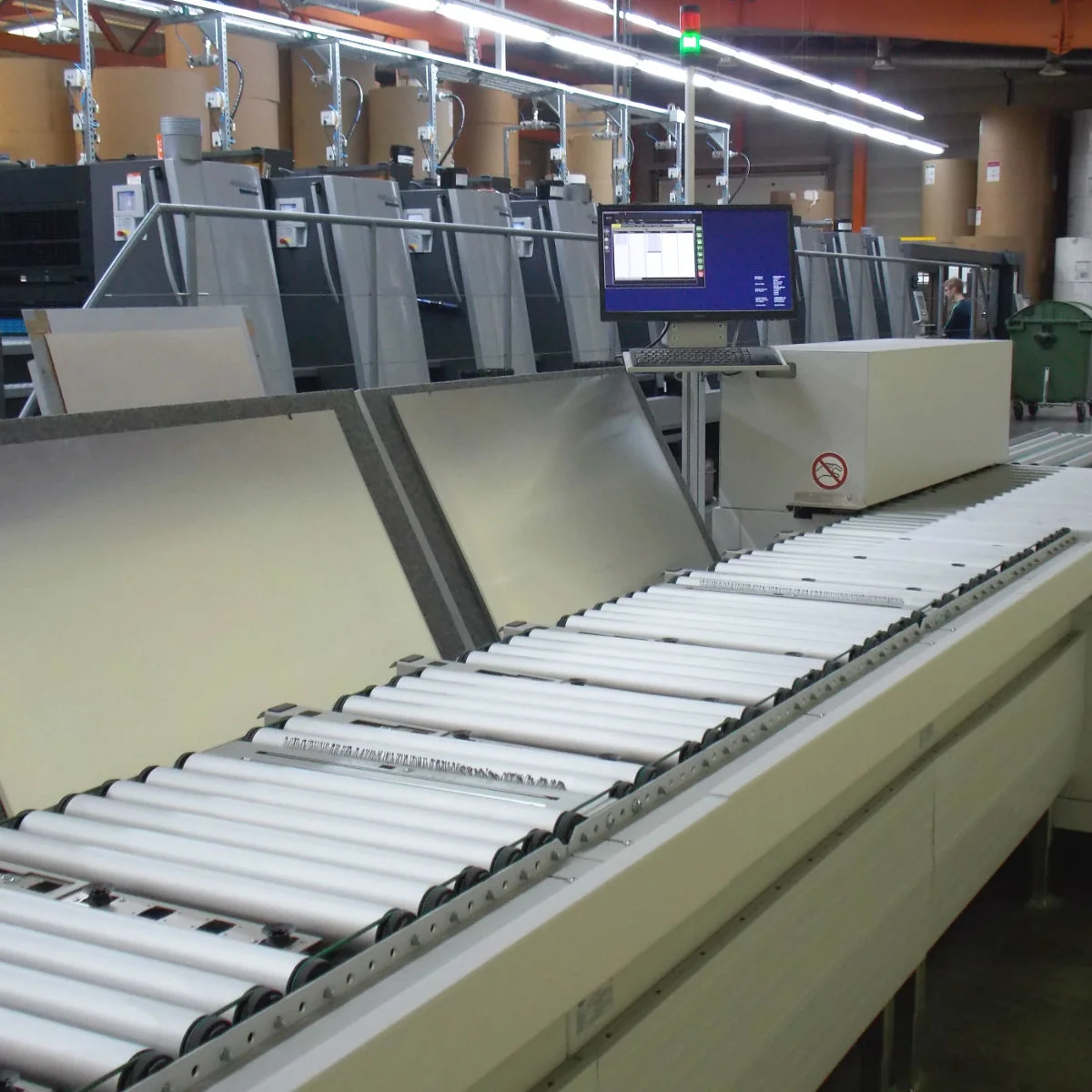

Im Basispaket gehören ein Einlaufband und ein Einfachstapler mit Trolley zum Lieferumfang. Die Stapelstation arbeitet mit Vakuumsaugern an den Ablagearmen und legt die Druckplatten sicher und schonend ab.
Damit entfällt das manuelle Handling zwischen Belichter und Druckmaschine. Die Plattenproduktion läuft wirtschaftlicher, und die Platten kommen unbeschädigt an der Druckeinheit an.

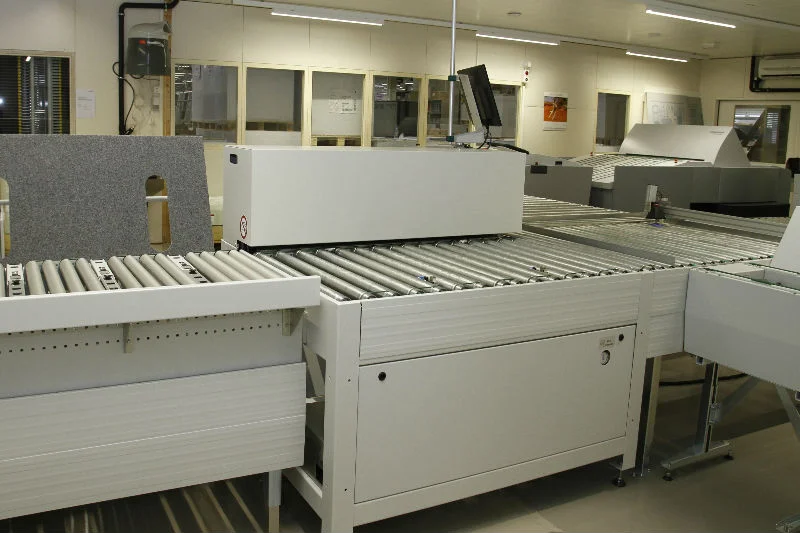

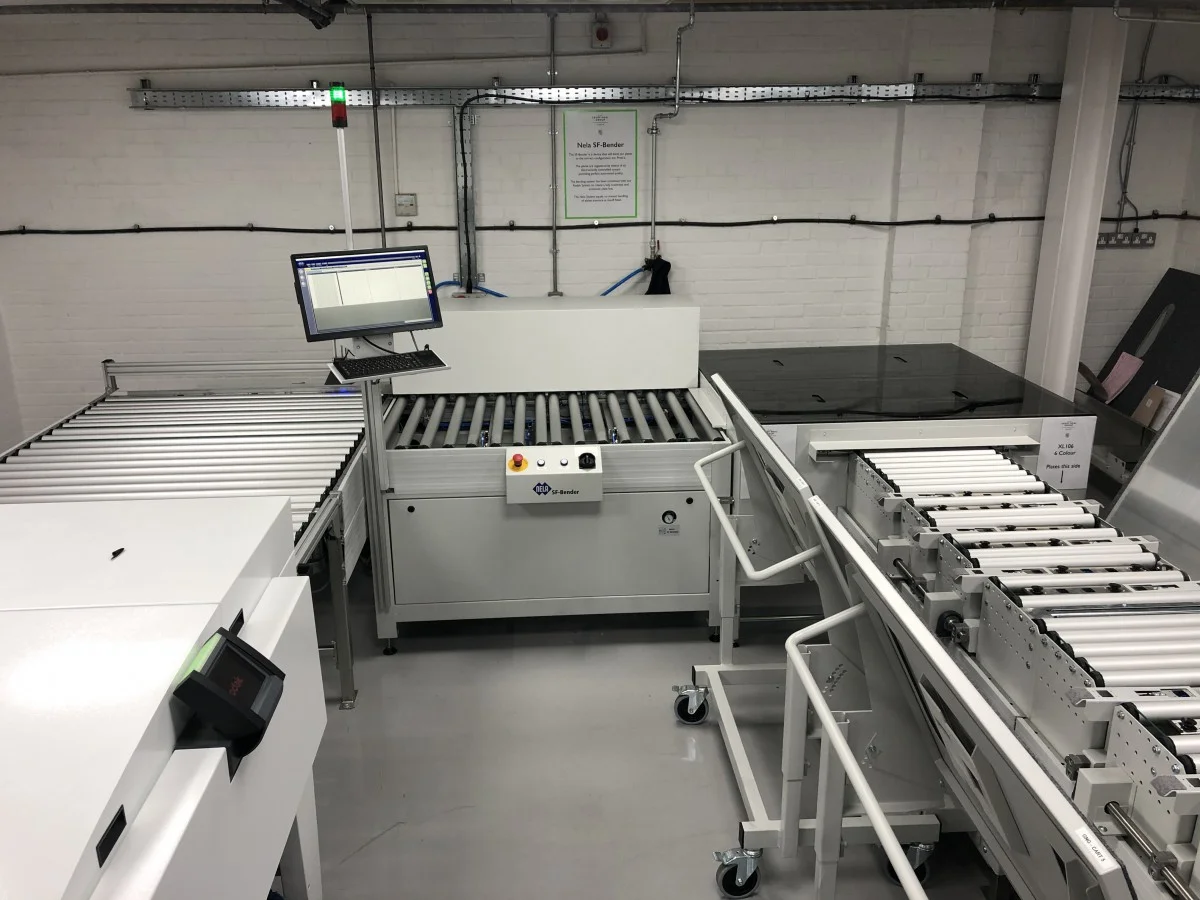

Die Anlage im Betrieb
Der SF-Bender ist in zwei Aufstellvarianten verfügbar, als Geradeauslinie und als Ecklösung. Welche passt, hängt vom Grundriss der Druckvorstufe und von der Lage der CtP-Linien ab.
Die Steuerung übernimmt eine SPS von Siemens, die pneumatischen Komponenten stammen von FESTO.
So fügt sich der SF-Bender in Ihre Plattenproduktion ein:
Der SF-Bender sitzt zwischen CtP-Anlage und Druckmaschine und lässt sich schrittweise zur Linie ausbauen.
-
CtP-Anlage
Die belichtete Platte verlässt den Belichter. Ihre Anlage im Belichter ist die Referenz für alles Weitere.
-
Einlaufband
Das Einlaufband führt die Platte dem Abkantgerät zu und gehört zum Basispaket.
-
SF-Bender
Positionierung über das überwachte Anlagesystem, danach Abkantung nach Vorgabe des Druckmaschinenherstellers.
-
Stapler und Trolley
Der Einfachstapler legt die gebogenen Platten kratzfrei ab, der Trolley bringt sie zur Druckmaschine.
Technische Daten
| SF-Bender | |
|---|---|
| Durchsatz | 120 Platten pro Stunde |
| Standardausführung | ein Plattenformat mit einfacher Abkantung an einer Seite |
| Weitere Plattenformate | unterschiedliche Formate bei gleichem Biegewinkel auf Anfrage |
| Weiterer Biegewinkel | auf Anfrage |
| Abkantkonfiguration | nach Plattenschema des Druckmaschinenherstellers |
| Ausrichtung | überwachte Positionsstifte, Positionen korrespondierend mit dem CtP-Belichter |
| Steuerung | SPS-Steuerung von Siemens |
| Pneumatik | Komponenten von FESTO |
| Ablage | Stapelstation mit Vakuumsaugern an den Ablagearmen |
| Basispaket | Einlaufband sowie Einfachstapler mit Trolley |
| Erweiterbarkeit | Sortierstapler sowie Anbindung an mehrere CtP-Linien |
| Aufstellvarianten | Geradeauslinie oder Ecklösung |
Welche Abkantvorgabe gilt für Ihre Druckmaschine?
Mit Plattenschemazeichnung, Formaten und Belichteranbindung legen wir die Konfiguration aus.
Für welche Druckbetriebe sich der SF-Bender eignet
Optionen und Ausbaustufen
Vom Einzelgerät zur Verarbeitungslinie
Das Basispaket aus Einlaufband, Einfachstapler und Trolley ist die kleinste Ausbaustufe. Mit NELA Transportförderern und Stapelstationen wächst der SF-Bender zur vollautomatischen Plattenverarbeitungslinie mit automatischer Plattensortierung.
Der Ausbau erfolgt schrittweise. Die Anbindung an die CtP-Anlage bleibt dabei bestehen.
Im Servicefall
Die Betreuung läuft über den NELA Service für die Grafischen Systeme, von der Aufstellungsplanung bis zur Wartung der gesamten Linie.
Aus der Praxis
Downloads
Die Software hinter der Plattenlogistik
Sortierung, Vollständigkeitskontrolle, Qualitätsmessung und die Anbindung an Workflow, MIS und Leitstand entwickelt NELA im eigenen Haus. Dadurch lassen sich Sortierkriterien, Ausbaustufen und Schnittstellen an Ihre Produktion anpassen, statt Ihre Produktion an die Software.
Alle Systeme für die Druckvorstufe im Überblick
Registerstanz- und Abkantsysteme, Plattenspeicher, Sortierstapler, Fördertechnik und Plattenaufzüge. NELA plant, konstruiert, programmiert und montiert im eigenen Haus und begleitet die Anlage über ihren gesamten Lebenszyklus.
