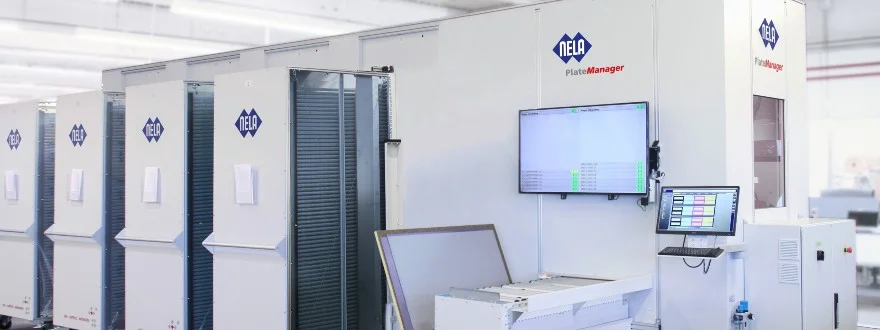

Plate Manager
Vollautomatische Plattenlogistik für die Pufferung, Sortierung und Bereitstellung von Druckplatten. Die Plattensätze erreichen die Druckmaschine in der Reihenfolge, die sie dort brauchen.
Druckereien, die mit NELA arbeiten
Das bietet der Plate Manager
Übergabe an Plattenwagen oder an automatische Transportsysteme für die direkte Anlieferung an die Druckmaschine.
-
Schonende Ablage
Druckfertige Platten liegen in individuellen Ablagefächern und berühren sich nicht. Kein Verkratzen mehr.
-
Erweiterbares Speicherkonzept
Anpassbar an jeden Bedarf und jedes Plattenformat.
-
Auftragsbezogene Auslagerung
Die Platten verlassen den Speicher in der von der Druckmaschine benötigten Reihenfolge, abgerufen über die Druckmaschinensteuerung.
-
Volle Vernetzung
Schnittstellen zu allen Druckvorstufen-Systemen, MIS-Systemen und Leitständen.
Der fehlende Link zwischen Druckvorstufe und Druckmaschine
Sortierung und Vorhaltung vollständiger Plattensätze
Bei der automatischen Beladung von Druckmaschinen spielt die Reihenfolge der Druckplatten eine entscheidende Rolle. Häufig kommen die Platten gemischt aus der Druckvorstufe, besonders dann, wenn mehrere Belichtungslinien im Einsatz sind. Wo bislang manuell umsortiert werden musste, übernimmt der Plate Manager die Organisation des Plattenhandlings.
Plattensätze können vorgehalten oder einfach nur umsortiert werden. Zeitintensives und fehleranfälliges manuelles Handling entfällt.

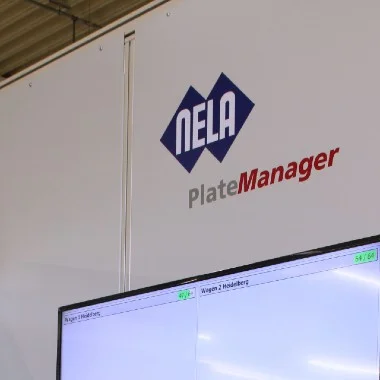

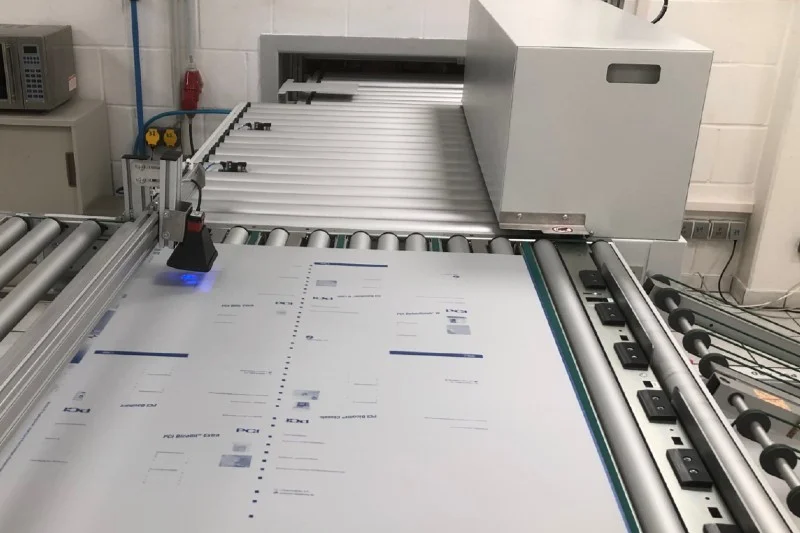

Jede Druckplatte wird bei der Belichtung mit einem individuellen Barcode versehen. Der Plate Manager identifiziert und verfolgt sie damit und weiß zu jedem Zeitpunkt, welche Platte sich wo befindet. Am Kontrollbildschirm sieht der Bediener, ob der Plattensatz für den nächsten Druckauftrag komplett ist.
Zwischenlagerung, Ausgabe und Sortierung laufen nach den Vorgaben der Druckmaschine vollautomatisch. An der Druckmaschine müssen die Platten nur noch in das Beladesystem eingeführt werden, sofern keine vollautomatische Übergabe erfolgt.
Die Anlage im Überblick
So fügt sich der Plate Manager in Ihre Produktion ein:
Der Plate Manager sitzt zwischen der Plattenherstellung und der Druckmaschine.
-
Druckvorstufe
Die Platten kommen aus einer oder mehreren Belichtungslinien, jede mit einem einbelichteten Barcode.
-
Plate Manager
Einlagerung, Vollständigkeitskontrolle und Sortierung der Plattensätze nach Druckauftrag.
-
Transportsystem oder Plate Sorter
Der abgerufene Auftrag geht an ein automatisches Transportsystem oder wird im Plate Sorter für den Plate Trolley abgelegt.
-
Druckmaschine
Der Plattensatz steht just in time an der Druckeinheit bereit, vollständig und in der richtigen Reihenfolge.
Konfiguration und Ausbaustufen
| Plate Manager | |
|---|---|

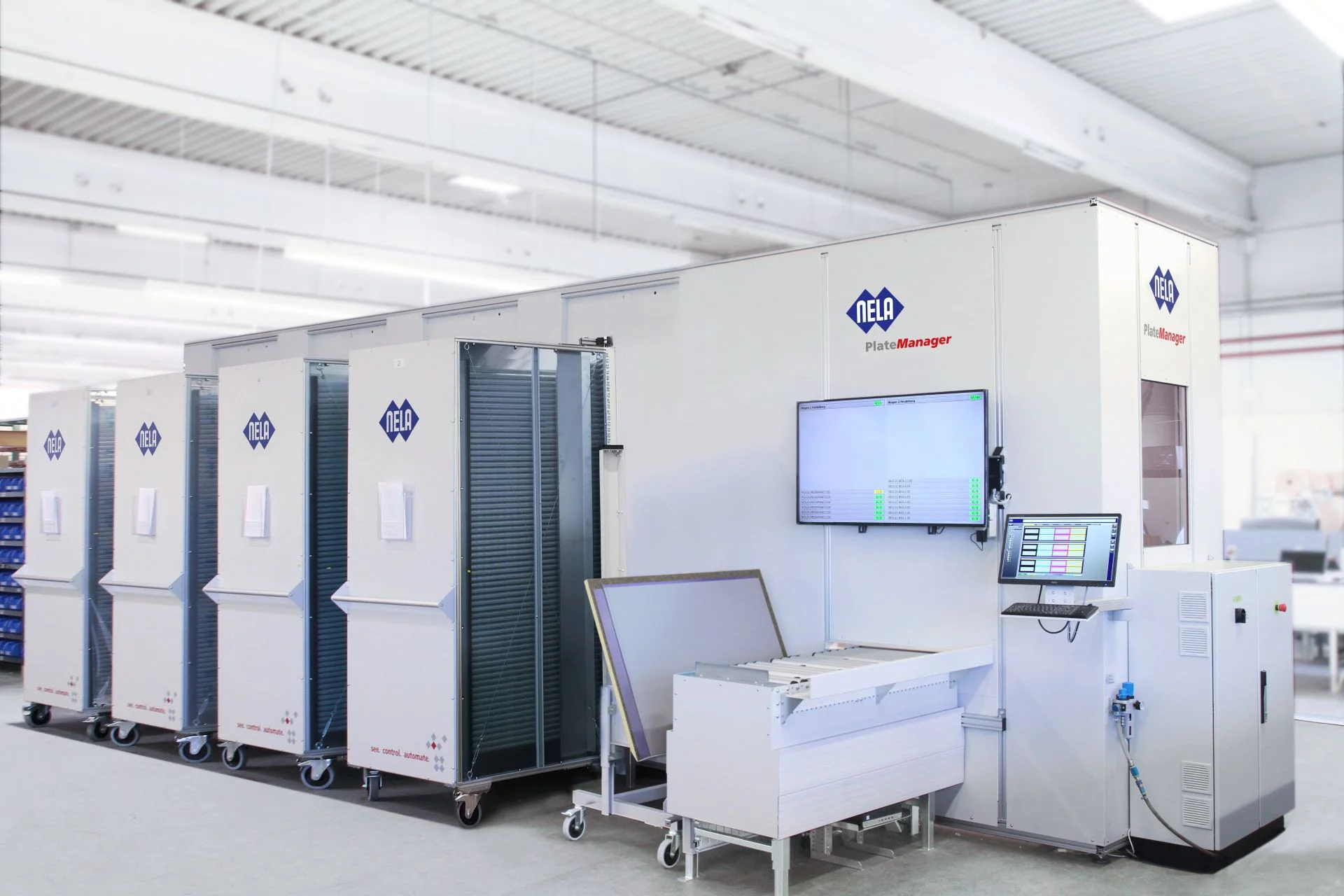

| Speicherkonzept | fixes Regalsystem oder mobile Plattenwagen |
| Kapazität | bei mobilen Plattenwagen durch Hinzufügen von Wagen erweiterbar |
| Plattenformate | Plattenspeicher für jedes Plattenformat auslegbar |
| Einlagerung | horizontal in individuellen Slots, ohne Kontakt zwischen den Platten |
| Handhabung | Shuttle, das jede Platte einzeln einlagert und auslagert |
| Identifikation | einbelichteter Barcode auf jeder Druckplatte, Voraussetzung für den Betrieb |
| Plattenübergabe | Plattenwagen, automatisches Transportsystem oder Ablage im Plate Sorter |
| Plate Sorter | erweiterbar |
| Mehrmaschinenbetrieb | Übersicht über die einzelnen Druckaufträge bei mehreren Druckmaschinen |
Wie viele Plattensätze müssen bei Ihnen gleichzeitig bereitstehen?
Mit Plattenformaten, Auftragsstruktur und Zahl der Druckmaschinen legen wir die Speichergröße und die Übergabe aus.
Für welche Druckbetriebe sich der Plate Manager eignet
Vernetzt mit Transportsystem, MIS und Leitstand
Der Plate Manager hat Schnittstellen zu allen Druckvorstufen-Systemen, MIS-Systemen und Leitständen. Durch die Synchronisierung mit der Produktionsplanungssoftware und dem Druckmaschinen-Leitstand entsteht ein voll integriertes Gesamtsystem.
Der Abruf eines vollzähligen Plattensatzes erfolgt am Interface oder, je nach Ausführung, direkt an der Druckmaschine.
Automationsstufen
Die Anbindung an die CtP-Produktion und auf Wunsch auch an die Druckmaschine ist flexibel. Daraus ergeben sich unterschiedliche Automationsstufen, je nach Produktionsumfeld und Plattendurchsatz.
Das modulare Konzept bietet mehrere Wege der Plattenübergabe, von der Ablage in Plattenwagen bis zur Weitergabe an vollautomatische Transportsysteme.
Aus der Praxis
Downloads
Die Software hinter der Plattenlogistik
Sortierung, Vollständigkeitskontrolle, Qualitätsmessung und die Anbindung an Workflow, MIS und Leitstand entwickelt NELA im eigenen Haus. Dadurch lassen sich Sortierkriterien, Ausbaustufen und Schnittstellen an Ihre Produktion anpassen, statt Ihre Produktion an die Software.
Alle Systeme für die Druckvorstufe im Überblick
Registerstanz- und Abkantsysteme, Plattenspeicher, Sortierstapler, Fördertechnik und Plattenaufzüge. NELA plant, konstruiert, programmiert und montiert im eigenen Haus und begleitet die Anlage über ihren gesamten Lebenszyklus.
Fragen zum Plate Manager?
Unser Vertrieb Grafische Systeme berät Sie gern.
-
Hans-Joachim Bellers
Leiter Sales Development
-
Wie oft wird bei Ihnen die Platte gewechselt?
Mit Auftragsstruktur, Plattendurchsatz und Zahl der Druckmaschinen rechnen wir Ihnen die passende Ausbaustufe durch.
