Maßhaltigkeitsu0026shy;prüfung an Klemmen: bis zu 10 Teile pro Sekunde
Schlauchklemmen sitzen in der Automobilindustrie, in vielen anderen Industriezweigen, im Handwerk und im Haushalt. Nur Bauteile innerhalb der geforderten Toleranzen dichten sicher ab und laufen in der automatisierten Weiterverarbeitung ohne Störung durch. Dieses Anwendungsbeispiel zeigt die 100-%-Kontrolle unterschiedlicher Klemmtypen auf einem Einglastellersystem.
Die Prüfteile unserer Kunden unterliegen der Vertraulichkeit. Dieses Anwendungsbeispiel beschreibt deshalb die Prüfaufgabe, die Anlage und die Ergebnisse, nennt aber weder das Unternehmen noch die Bauteilbezeichnung.
Warum bei Klemmen jedes Teil zählt
Spannbereich, Klemmkraft, Bauhöhe und Bauraum unterscheiden sich von Anwendung zu Anwendung, entsprechend viele Klemmentypen gibt es. Nur hochpräzise Klemmen dichten schlauchschonend und sicher rundum ab.
Dazu kommt die Weiterverarbeitung beim Kunden. Sie läuft hochautomatisiert, und dafür müssen die Bauteile garantiert innerhalb der geforderten Toleranzen liegen. Eine Stichprobe lässt genau das offen.
Das Ziel: gleichbleibende Produktqualität über unterschiedlichste Klemmtypen hinweg, bei hoher Wirtschaftlichkeit.
Prüfen Sie Ihre Klemmen heute stichprobenweise?
Schicken Sie uns Ihre Prüfteile zur Machbarkeitsprüfung. Sie bekommen eine Aussage dazu, welches System Ihre Maße erfasst und welchen Durchsatz Sie damit erreichen.

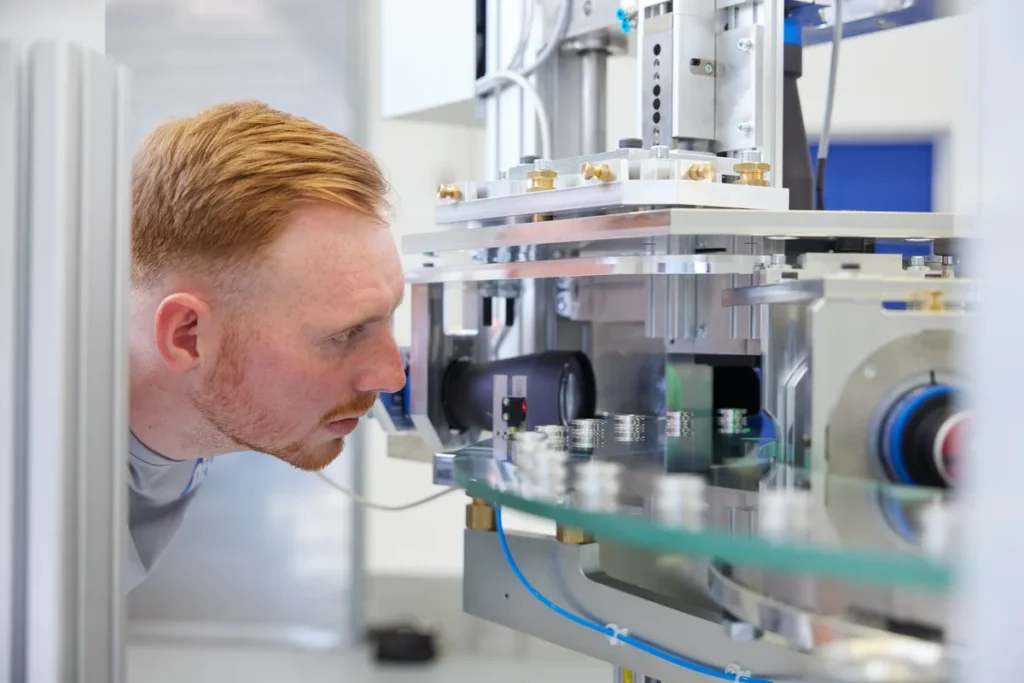

Zwei telezentrische Sensoren auf einem Glasteller
Die Prüfaufgabe löst ein TAVI.01 mit einem Glasteller und einer Sensorik, die eigens für diese Anforderung ausgelegt wurde. Die Klemmen werden vollautomatisch zugeführt und nach der Bewertung zweibahnig sortiert.
DIMension Sensor für die Maße in der Ebene
Der Sensor mit 60 mm Sichtbereich erfasst Weite, Breite, Ohrbreite, Rundheit, Konzentrizität und Wandstärke. Er arbeitet mit telezentrischem Objektiv und telezentrischer Hintergrundbeleuchtung.

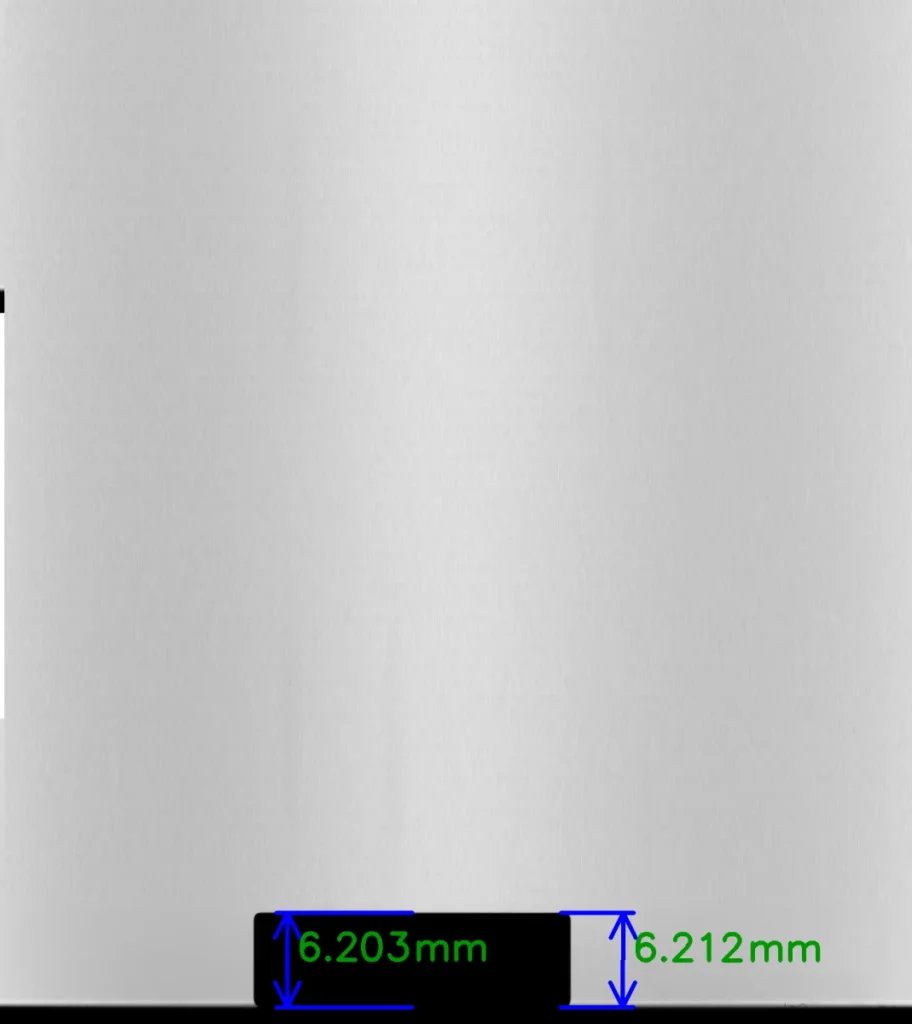

Height Sensor für die Bauteilhöhe
Der Sensor mit 20 mm Sichtbereich erfasst die Höhe über den Glasteller hinweg, ebenfalls telezentrisch.
VisionCheck führt beide Bilder zusammen
Die Bildverarbeitungssoftware wertet beide Sensoren aus, fasst sie zu einem Gesamtergebnis zusammen und bewertet gegen die voreingestellten Parameter. Danach werden die Klemmen sortiert.
Neue Prüfprofile legt das Bedienpersonal selbst an
Die Benutzeroberfläche ist darauf ausgelegt, dass der Bediener weitere Profile für ähnliche Teile ohne Programmierkenntnisse ergänzt.
Was die Anlage leistet
10
Teile pro Sekunde
Durchsatz des Einglastellersystems TAVI.01.
55
mm Außendurchmesser
Maximale Teilegröße, bei einer Bauteilhöhe bis 20 mm.
2
Sortierbahnen
Stückzahlgenaue Absortierung nach der Gut-Schlecht-Bewertung.
Ein vorgeschalteter Bunker sorgt für hohe Autonomiezeit, die Anlage läuft also länger ohne Nachfüllen durch. Als universelle Prüfmaschine verarbeitet sie unterschiedliche Schellen sowie Ein-Ohr- und Zwei-Ohr-Klemmen.
Für die Verpackung stehen optional Boxenwechsler oder Schlauch-Beutel-Systeme zur Verfügung.
